继电器联动模块是什么？功能、接线与选型要点

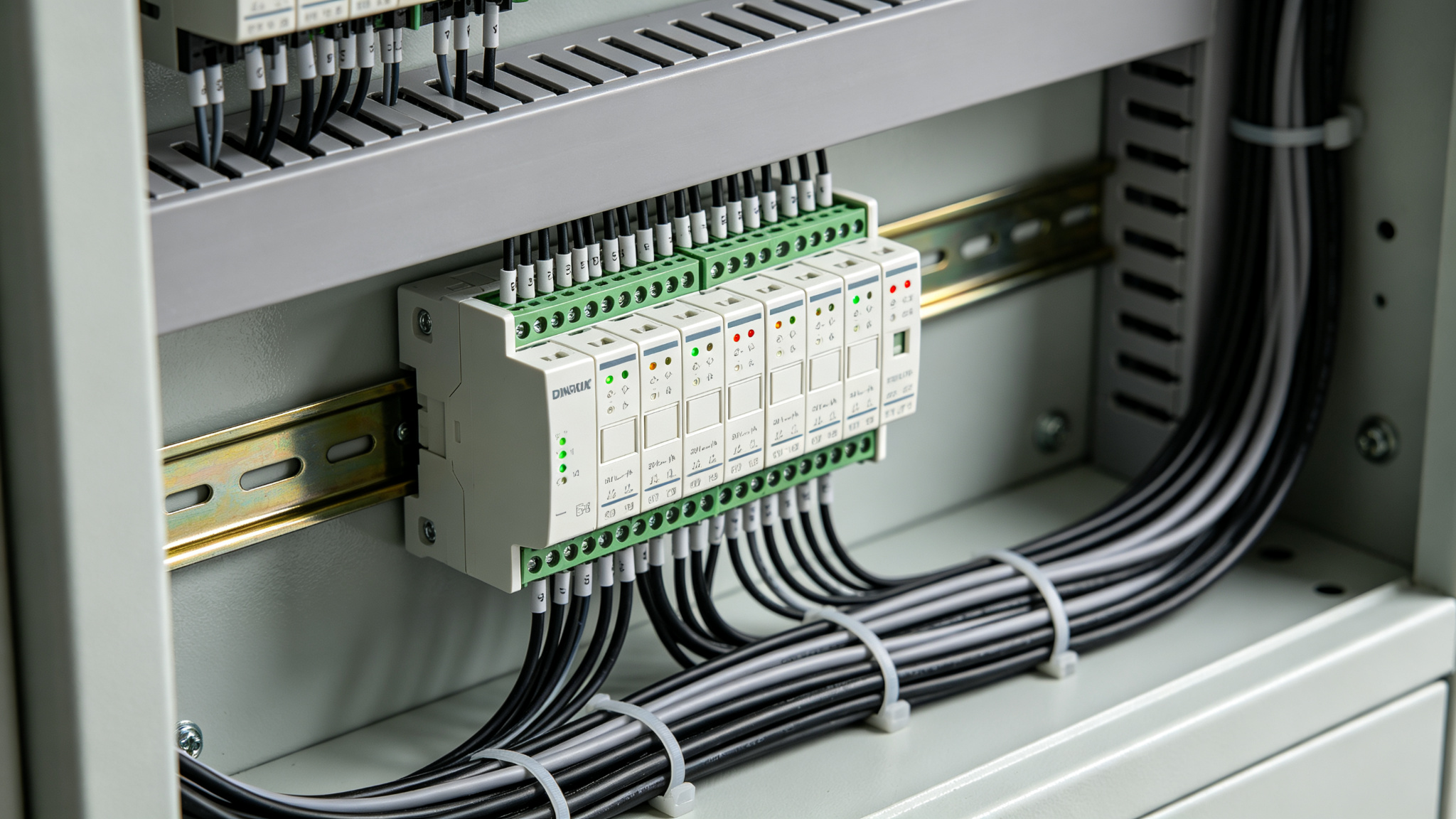

继电器联动模块用于把电子围栏等系统的报警状态转换为外部设备可以接收的开关量信号。根据本页原有资料，该模块可联动视频监控、灯光和广播系统，提供 8 路继电器常开/常闭无源信号输出，并带有 RS485 通讯接口。

继电器联动模块能做什么

• 视频联动：报警发生后向视频系统提供触发信号，具体画面调用由视频平台配置。
• 灯光联动：向现场照明或警示灯控制回路提供开关量条件。
• 广播联动：向广播系统提供报警触发信号，播放内容和分区由广播系统确定。
• 分区输出：通过 8 路常开/常闭无源触点，对应不同防区或不同外部设备。

本页现有技术参数

常开、常闭和无源触点怎样理解

常开触点在正常状态下断开，触发后闭合；常闭触点在正常状态下闭合，触发后断开。无源触点本身不向外提供工作电压，只改变回路通断状态。接入前应核对外部设备需要常开还是常闭信号，以及其允许的触点容量，不能把通信接口或供电端直接当作继电器输出使用。

接线前需要确认什么

1. 每一路输出对应哪个防区、哪台设备和哪种报警事件。
2. 外部系统接受常开、常闭还是通信协议方式。
3. 模块供电是否满足 12VDC 500mA，电源与接地是否符合现场要求。
4. RS485 的地址、波特率、极性、终端电阻及布线距离如何配置。
5. 联动失败、通信中断和电源异常时由谁接收告警。

验收建议

逐路模拟报警，核对防区、触点动作、视频画面、灯光或广播结果，并记录恢复过程。还应检查断电重启、通信中断和误触发情况下的系统表现。电子围栏线制与现场安装可参考电子围栏 4 线、6 线及落地式选型说明。

说明：上述参数来自本页原有产品资料。实际接线、触点容量和协议配置应以对应设备型号、接线图及项目确认文件为准。
